1电枢接线柱
电枢接线柱在交流发电机上的比较粗的接线柱，一般直径在6mm。
2磁场接线柱和中性点接线柱
发电机上有2个较细，一般直径在3mm的接线柱，其中的一个螺钉根部与外壳直接触摸或用导电铜片相接的为搭铁接线柱，另一个与之相邻的细接线柱则为磁场接线柱，还有一个独立的接线柱为中性点接线柱。
3万用表测量识别
测量前先将交流发电机各接线柱上的导线拆下，把万用表置于“RX10”或“RX100”挡，然后把一支表棒接交流发电机外壳，另一支表棒先后接电刷架上的2个细接线柱，显示电阻值为0的为搭铁接线柱，有电阻显示的则为磁场接线柱。电枢接线柱对搭铁电阻值大，中性点接线柱对搭铁电阻值小。

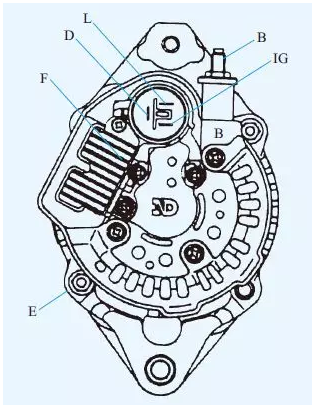

修理图解：
交流发电机的整流端盖上设有不同的接线柱，并在相应的方位上标有不同的字母符号，其意义如下：
(1)“A”、“B+”或“B”(Battery，蓄电池)为电枢接线柱，向交流发电机内部与正整流板连接，向外输出电能，经过较粗的导线与蓄电池正极和启动机相连。另外，一般的电源输出线也称为“B”。
(2)“F”(Field，励磁绕组)为磁场接线柱，使用于普通交流发电机，向交流发电机内部与励磁绕组的一端相连接，向外接电压调节器的“F”接线柱。关于整体式交流发电机(内置式集成电路电压调节器)来说，励磁绕组与集成电路调节器相连的一端也称为“F”。
(3)“N”或“P”(Neutral，中性的)为中性点接线柱，向交流发电机内部与星形绕接的中性点相连接，向外关于普通交流发电机来说，一般用来控制各种用处的继电器，如充电指示灯继电器、磁场继电器等，关于整体式交流发电机(内装集成电路式调节器)，中性点(或三相绕组中的一相接点)一般和集成电路调节器相连接。
(4)“L”(Light，灯，光线)为充电指示灯接柱，关于整体式交流发电机(内置式集成电路电压调节器)，向内和集成电路式电压调节器相连接，经过电压调节器来控制充电指示灯的作业，向外一般经过燃烧开关和充电指示灯相接。
(5)“D+”为充电指示灯接线柱，标有“D+”接线柱的一般为选用三个专用磁场二极管的9管或11管的交流发电机，因而充电指示灯经过3个专用的磁场二极管进行控制，向外一般经过燃烧开关和充电指示灯相接。
(6)“S”接线柱。现代汽车普遍使用的大功率交流发电机中常选用“S”端子，其作用为蓄电池电压检测线，向内与集成电路电压调节器相接，此线一般为较粗的中心没有任何熔断装置的导线，与蓄电池的正极直接相连，用来检测交流发电机的电压高低，作用是控制电压调节器作业的基准信号。
(7)“E”(Earth搭铁，搭铁，地线)搭铁接线柱常用搭铁标志“⊥”或“E”，关于普通交流发电机来说，“⊥”或“E”与交流发电机的外壳相连接，向外与电压调节器的“E”或“—”接柱相连接，意图是使交流发电机与电压调节器之间形成杰出的搭铁回路，保证充电体系正常作业。
(8)“IG”(Ignition，燃烧)接线柱为燃烧线，一般经过此线来控制交流发电机的作业，向外一般经过燃烧开关与蓄电池正极相连接。
